1、规划成果图
规划成果图为必备图件,各地可根据实际需要增设。包括:

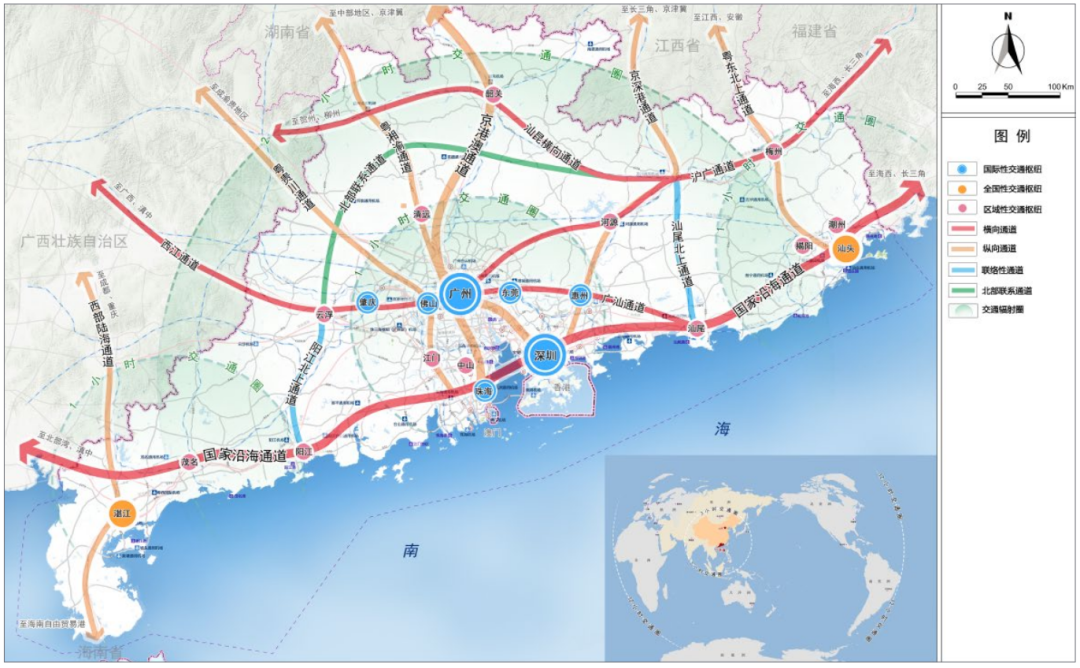

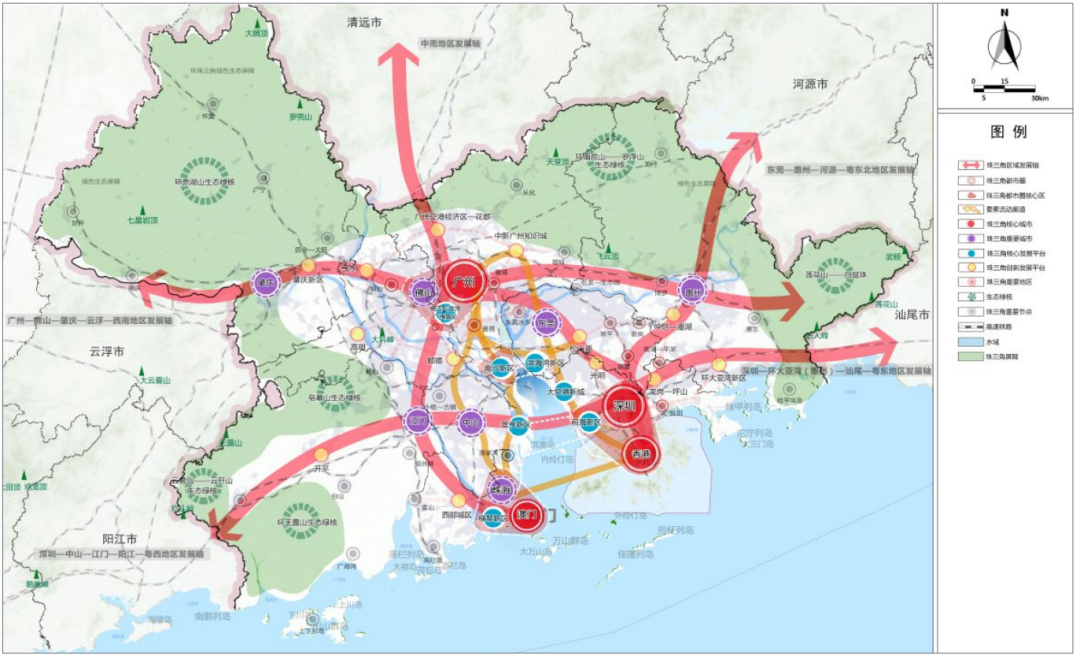

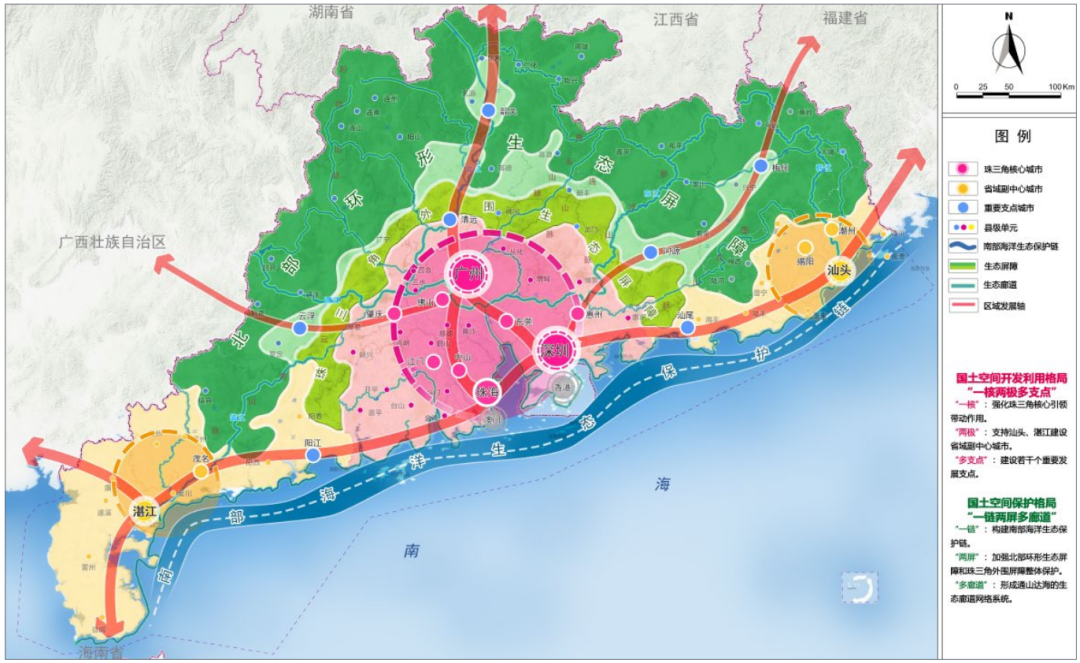

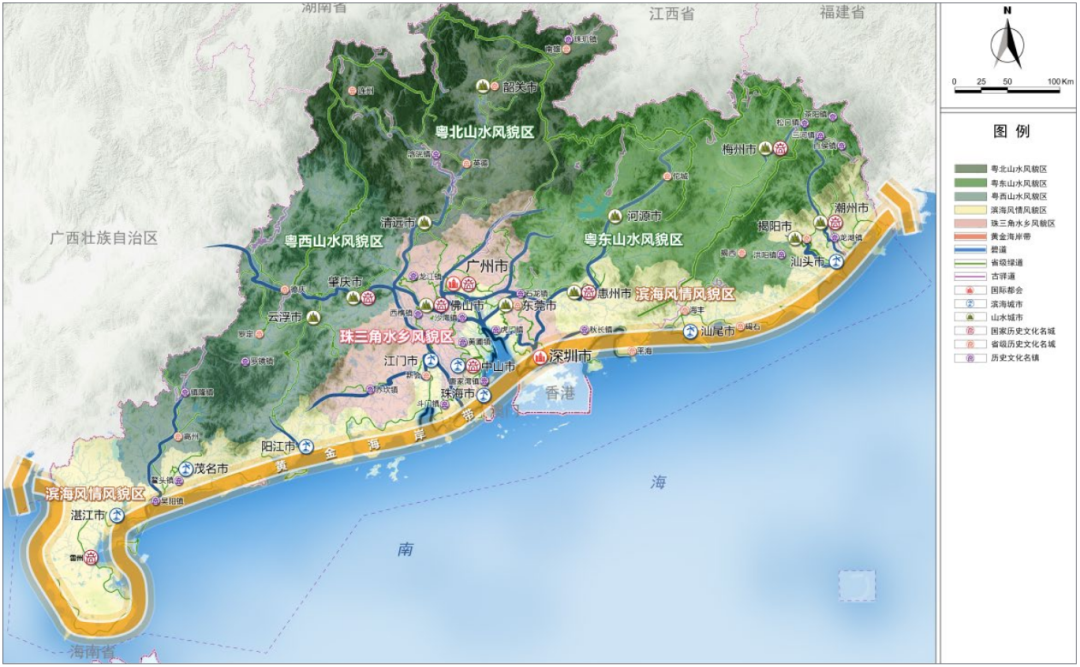

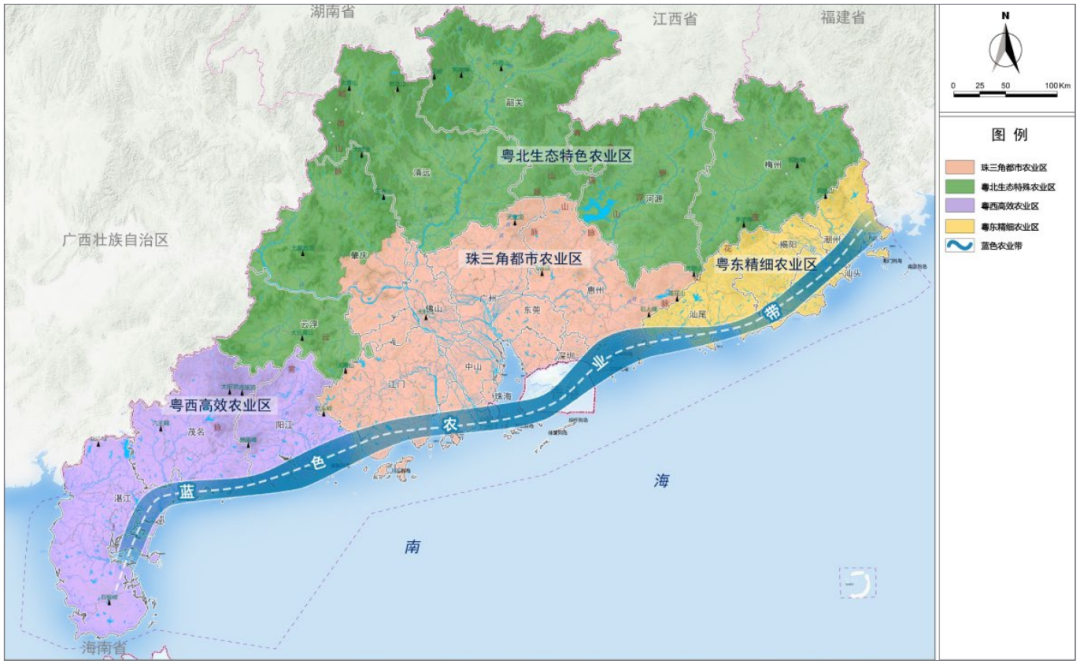

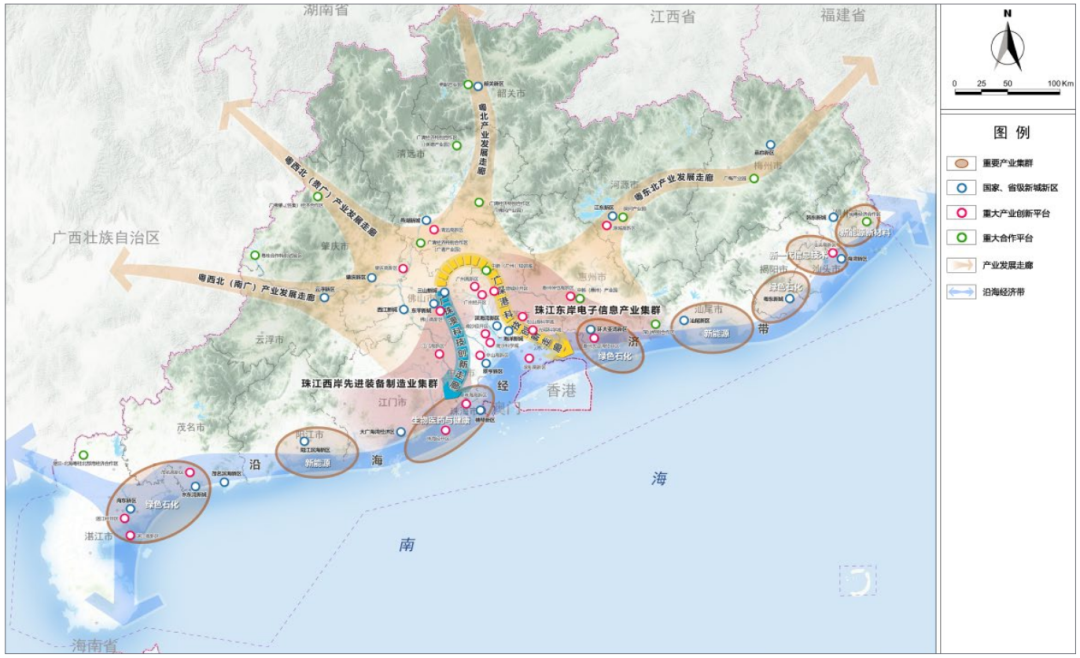

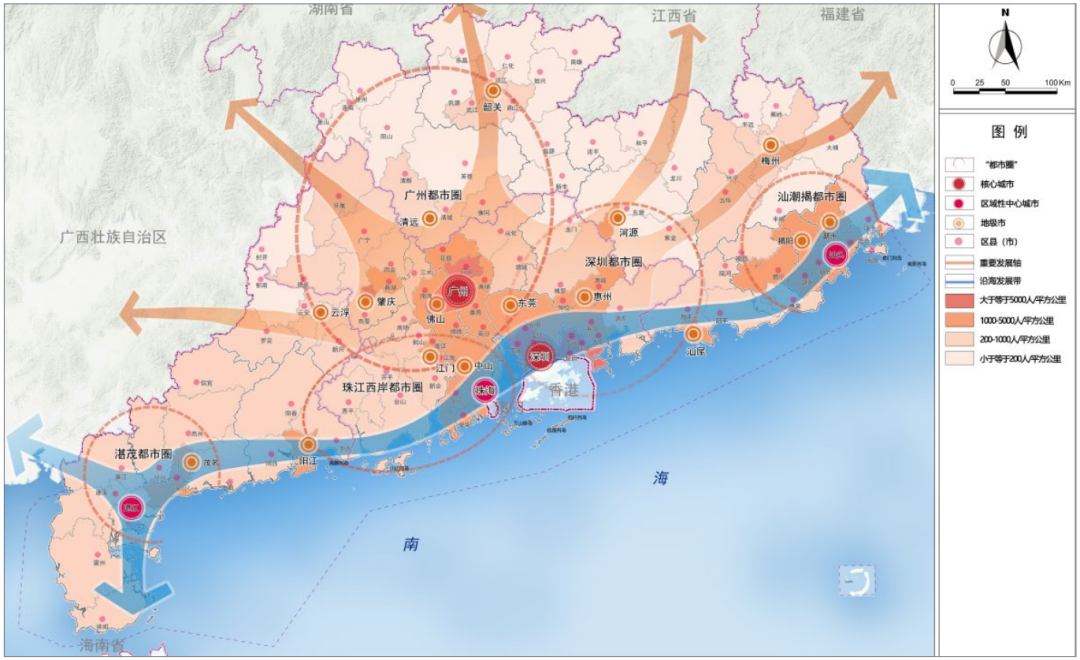

国土空间总体规划图;主体功能分区图;生态空间布局规划图;农业空间布局规划图;城镇空间布局规划图;城镇体系规划图;重要产业集群布局规划图;重点基础设施规划图;自然保护地体系规划图;历史文化保护规划图;海岸带保护利用规划图(沿海省份) ;生态修复和国土综合整治规划图;重点区域(流域)规划图。
2、基础分析图
基础分析图可根据地区实际情况和需求选择性绘制。包括:

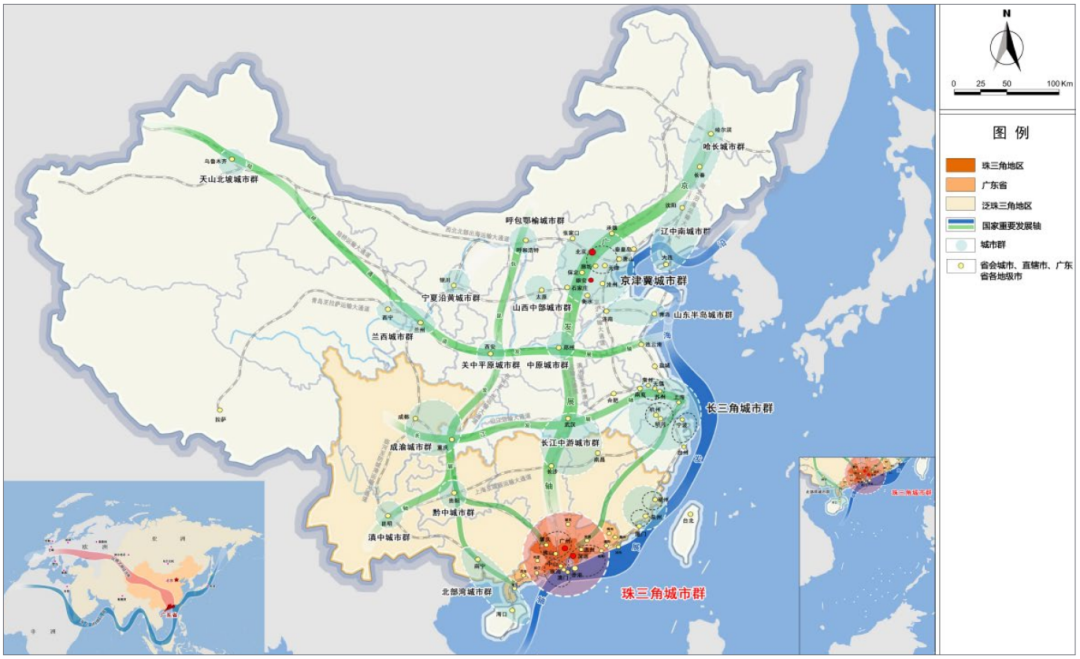

区位图;地形地貌图;行政区划图;土地利用现状图;海域、海岛开发利用现状图;矿产资源分布图;自然保护地现状图;城镇体系现状图;历史文化保护现状图;综合交通现状图;地质、水文、灾害、海洋环境质量等其他现状图。
3、评价分析图
评价分析图可根据地区实际情况和需求选择性绘制。包括:

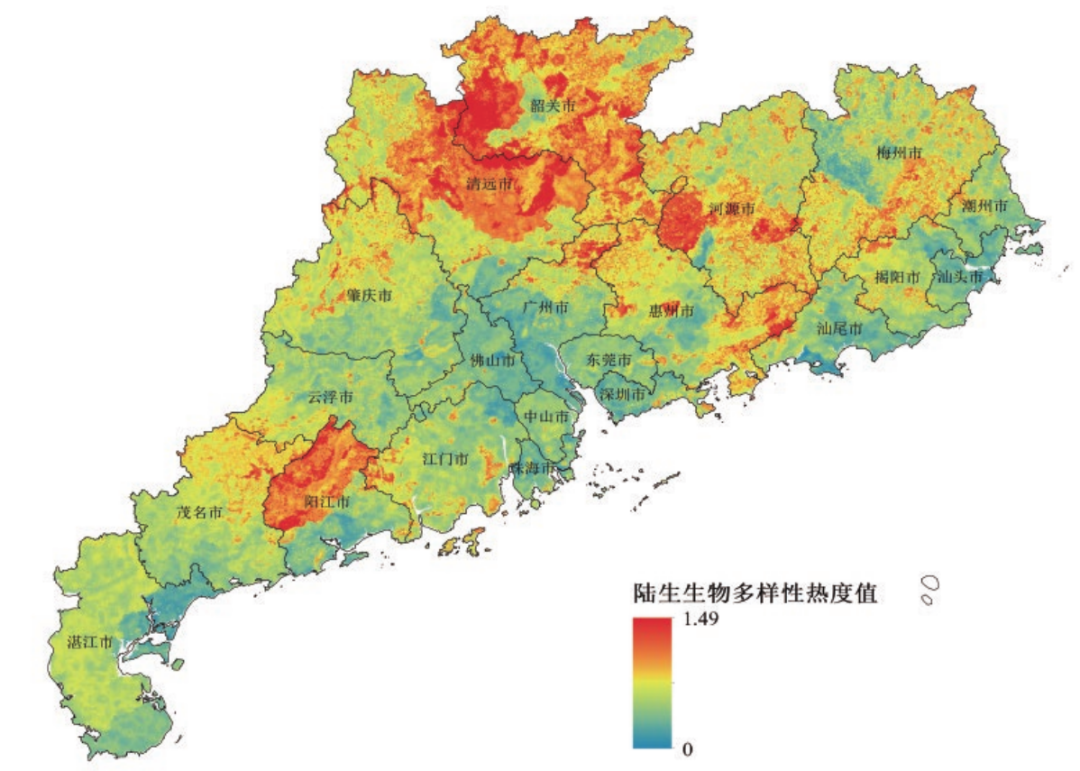

生态保护重要性等级评价图;农业生产适宜性等级评价图;城镇建设适宜性等级评价图。
二、省级国土空间总体规划图纸示意
1、现状图
(1)应提交的现状图件:市域国土空间用地用海现状图;市域自然保护地分布图;市域历史文化遗存分布图;市域自然灾害风险分布图;中心城区用地用海现状图 。
(2)其他现状图件:反映自然地理、生态环境、能源矿产、区域发展、经济产业、人口社会、城镇化、乡村发展、灾害风险等方面现状与分析评价的必要图件。
2、规划图

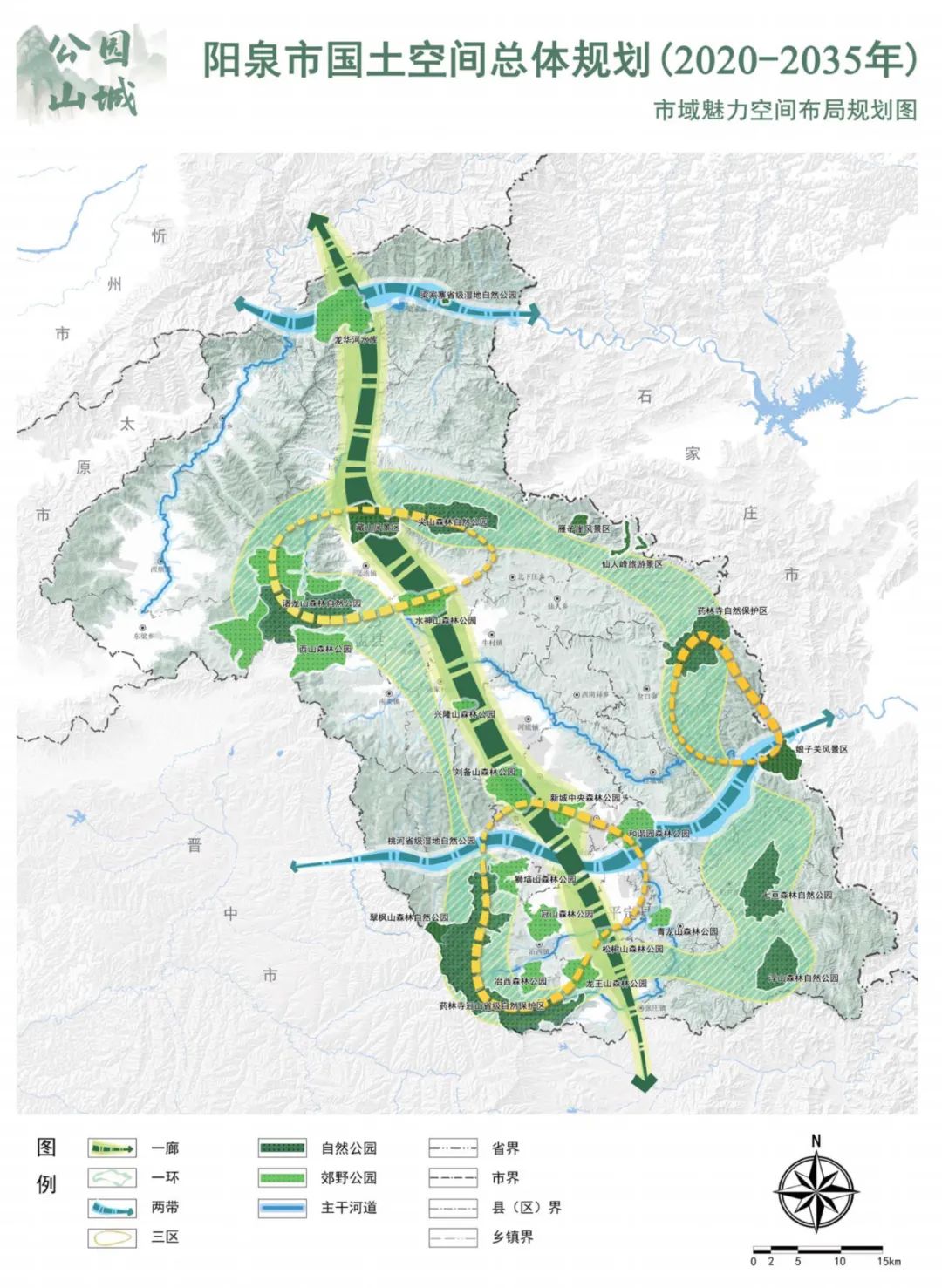

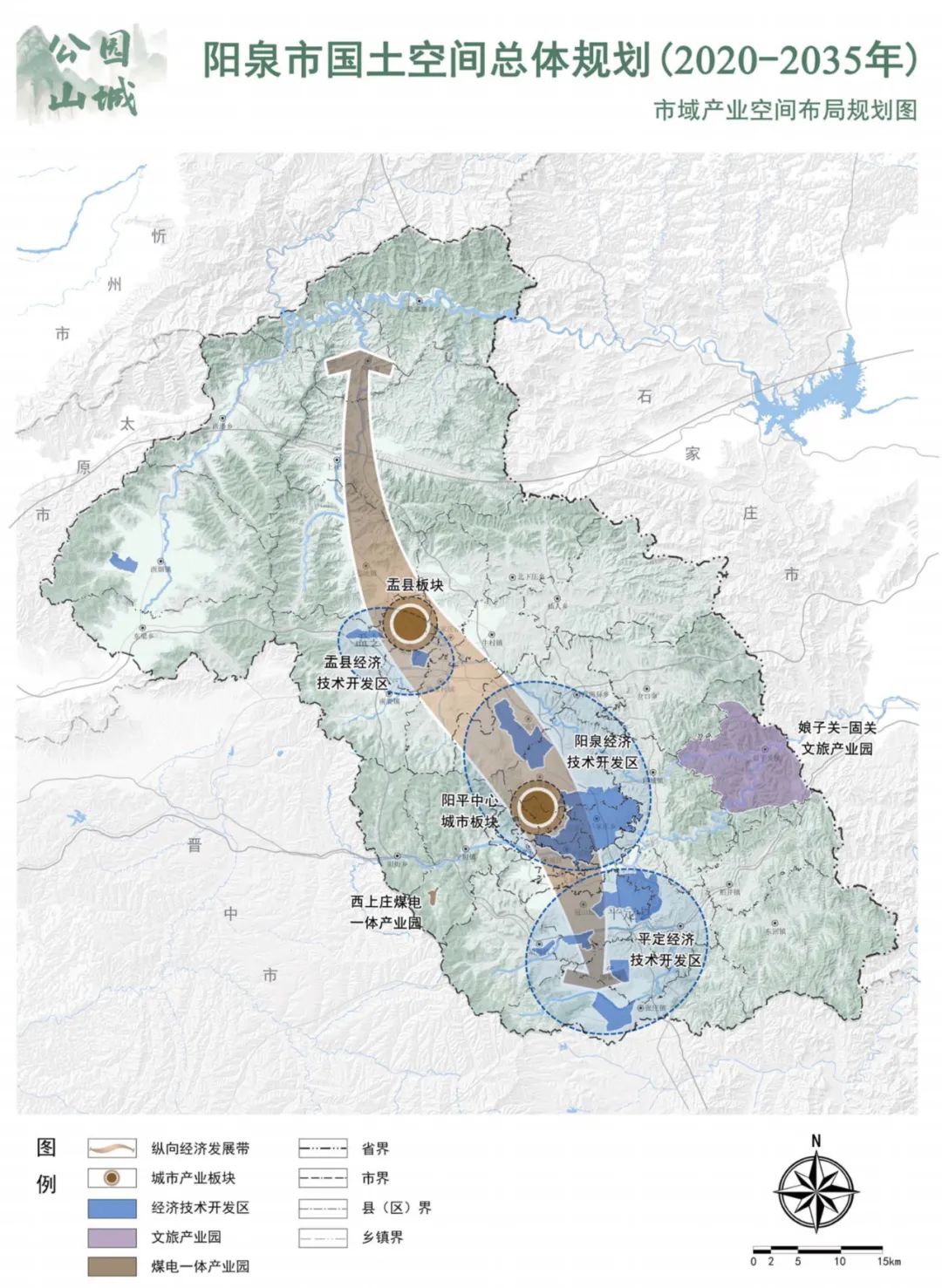

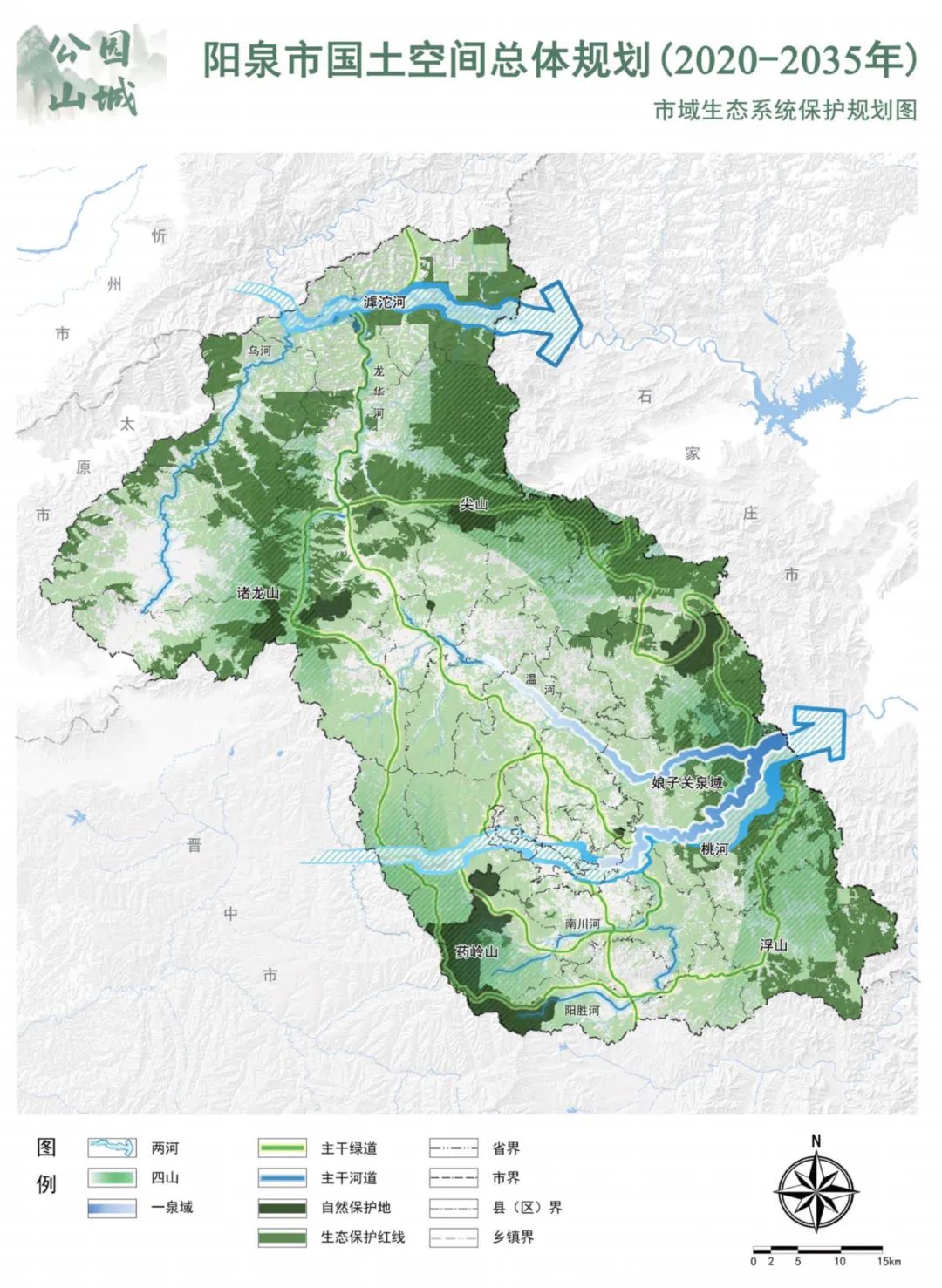

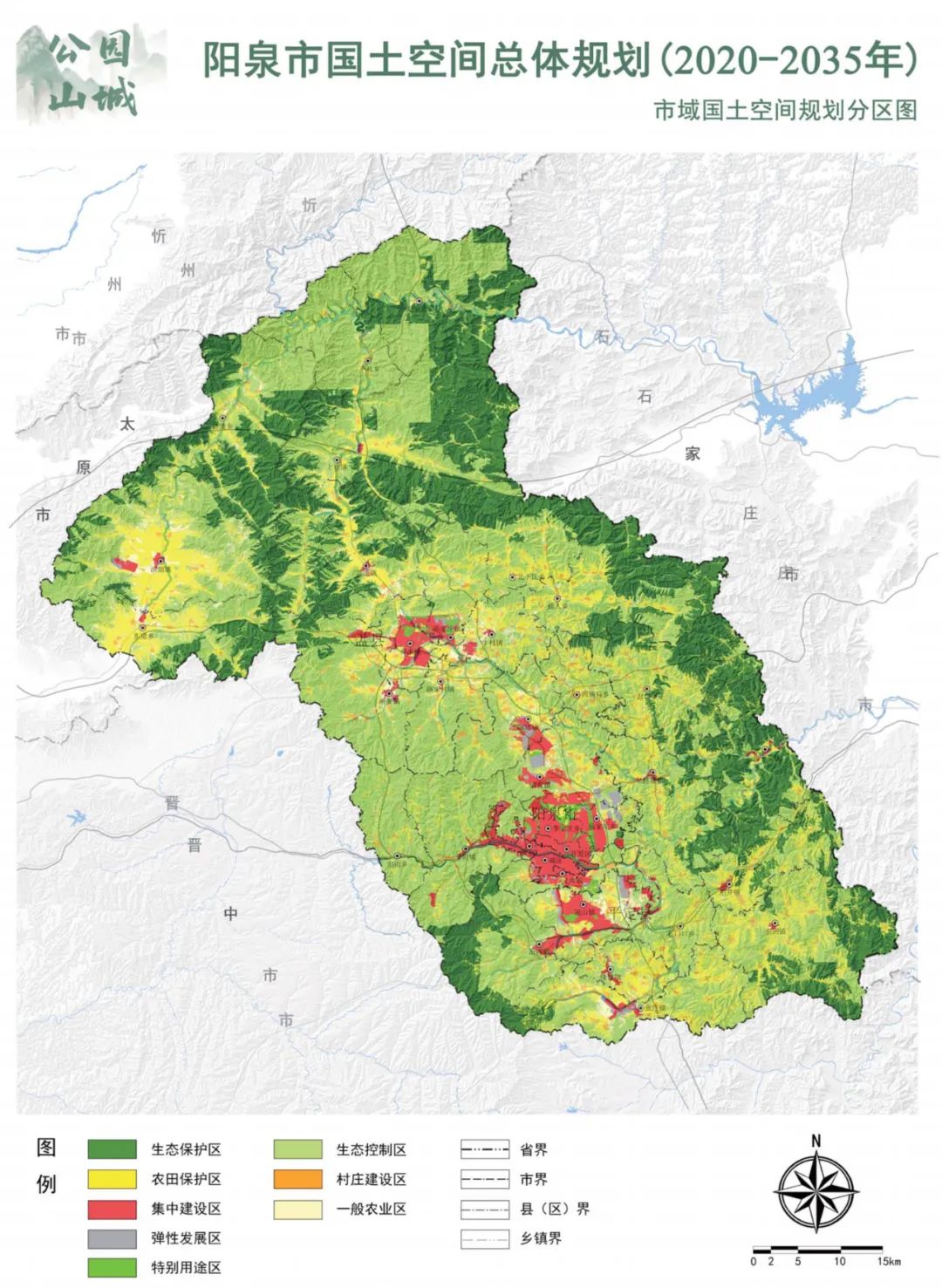

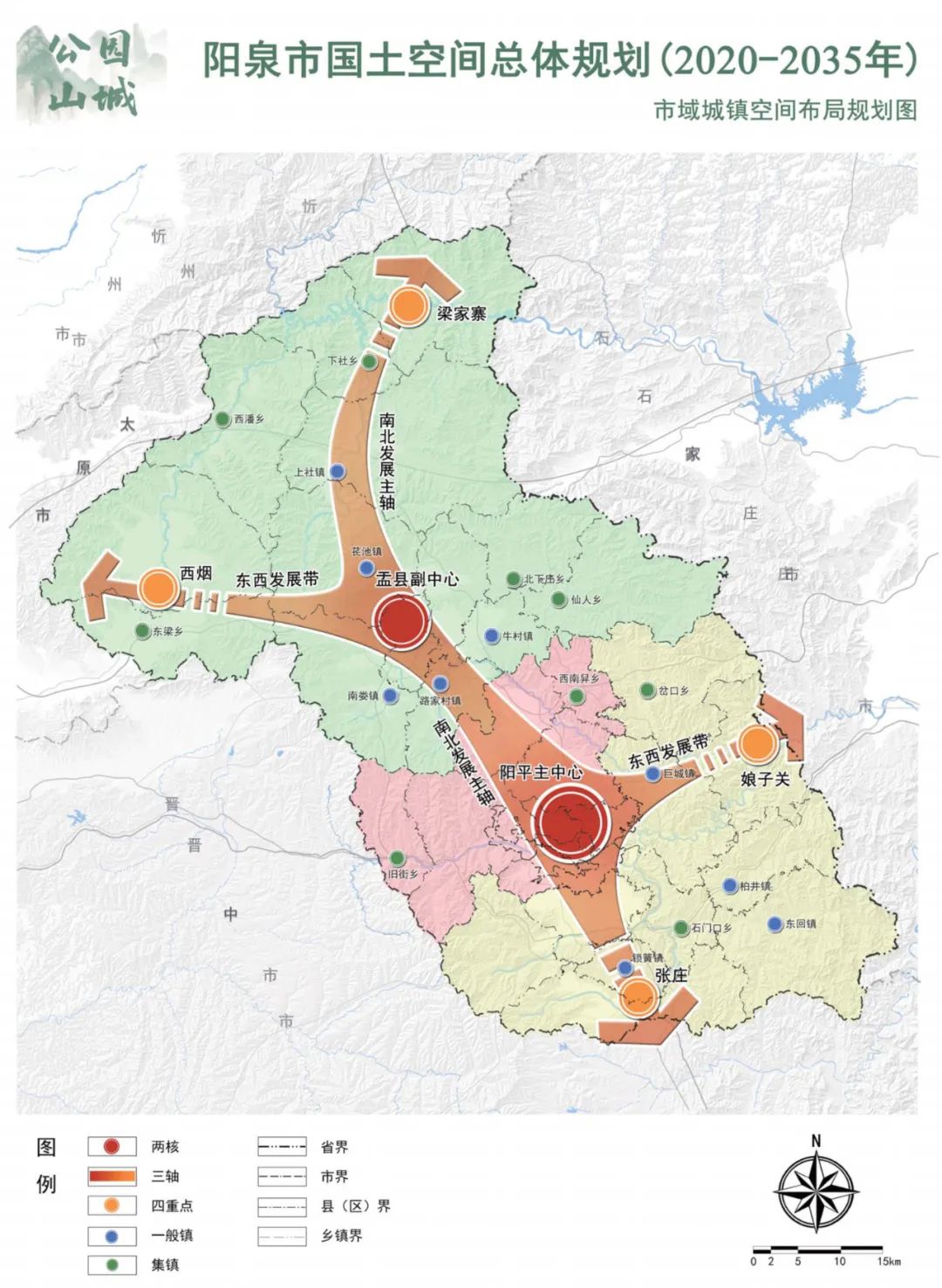

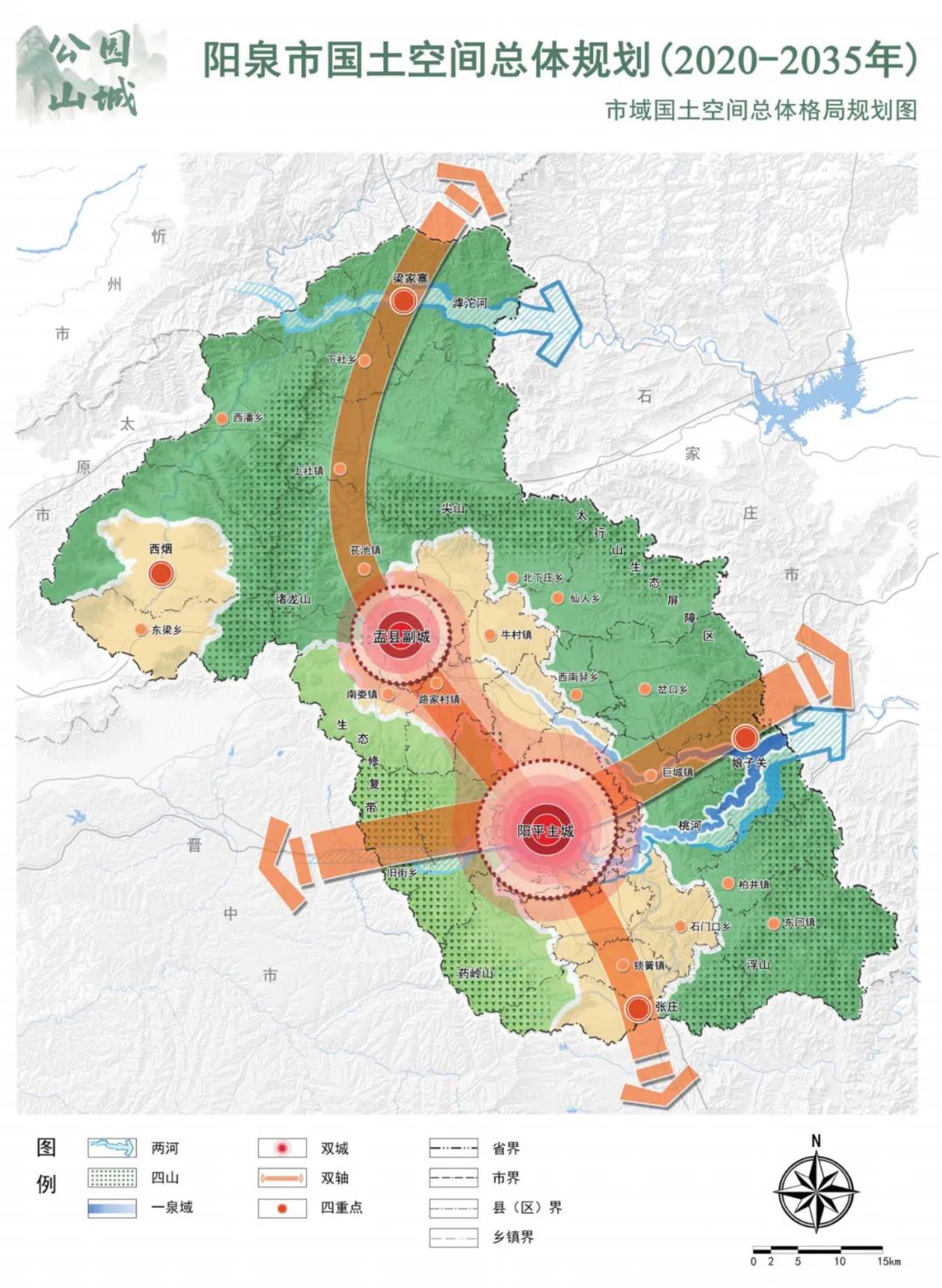

(1)应提交的规划图件:市域主体功能分区图;市域国土空间总体格局规划图;市域国土空间控制线规划图;市域生态系统保护规划图;市域城镇体系规划图;市域农业空间规划图;市域历史文化保护规划图;市域城乡生活圈和公共服务设施规划图;市域综合交通规划图;市域基础设施规划图;市域国土空间规划分区图;市域生态修复和综合整治规划图;市域矿产资源规划图;中心城区土地使用规划图;中心城区国土空间规划分区图;中心城区开发强度分区规划图;中心城区控制线规划图(绿线、蓝线、紫线、黄线);中心城区历史文化保护和城市更新规划图;中心城区绿地系统和开敞空间规划图;中心城区公共服务设施体系、道路交通、市政基础设施、综合防灾减灾、地下空间规划图。

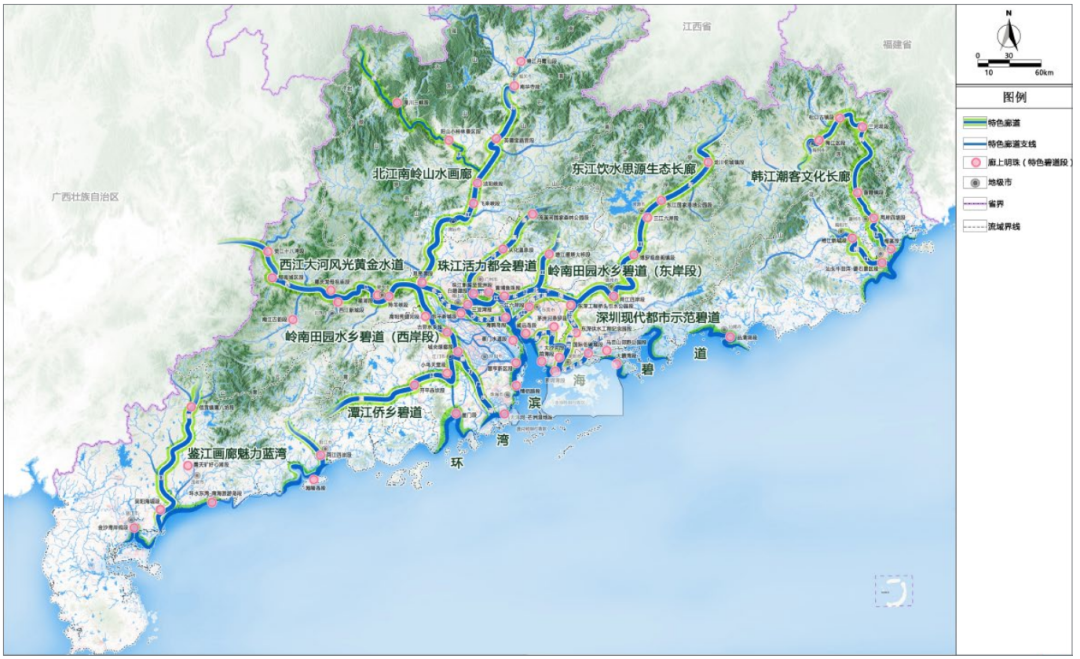

(2)其他规划图件:包括住房保障、社区生活圈、慢行系统、城乡绿道、通风廊道、景观风貌、详规单元等内容的规划图件。
根据需要,可将若干张图件合并表达,也可以分为多张图件表达。
2、河南省
来源:《河南省县级国土空间总体规划编制导则(试行)》
县级总规上报成果应当包括以下必备图纸:
规划成果图应包括:县域国土空间总体格局图;县域规划分区和控制线图;县域城镇体系规划图;县域国土空间生态修复和综合整治规划图;县域历史文化保护规划图;县域综合交通体系规划图;县域重大基础设施布局规划图;县域村庄布局规划图;中心城区规划分区图;中心城区绿地系统和开敞空间规划图;中心城区公共服务设施体系规划图;中心城区道路交通规划图;中心城区市政基础设施规划图;中心城区综合防灾减灾规划图;中心城区“四线”控制图,历史文化名城还应包含城市历史文化保护规划图。
基础分析图应包括:区位图;县域国土空间用地现状图;县域自然保护地现状图;县域历史文化保护现状图。
为清晰表达规划意图,各地可在以上必备图纸要求基础上结合实际情况增加图纸。
来源:《江西省县级国土空间总体规划编制技术指南(征求意见稿)》
(1)县域分析图件须包括但不限于:

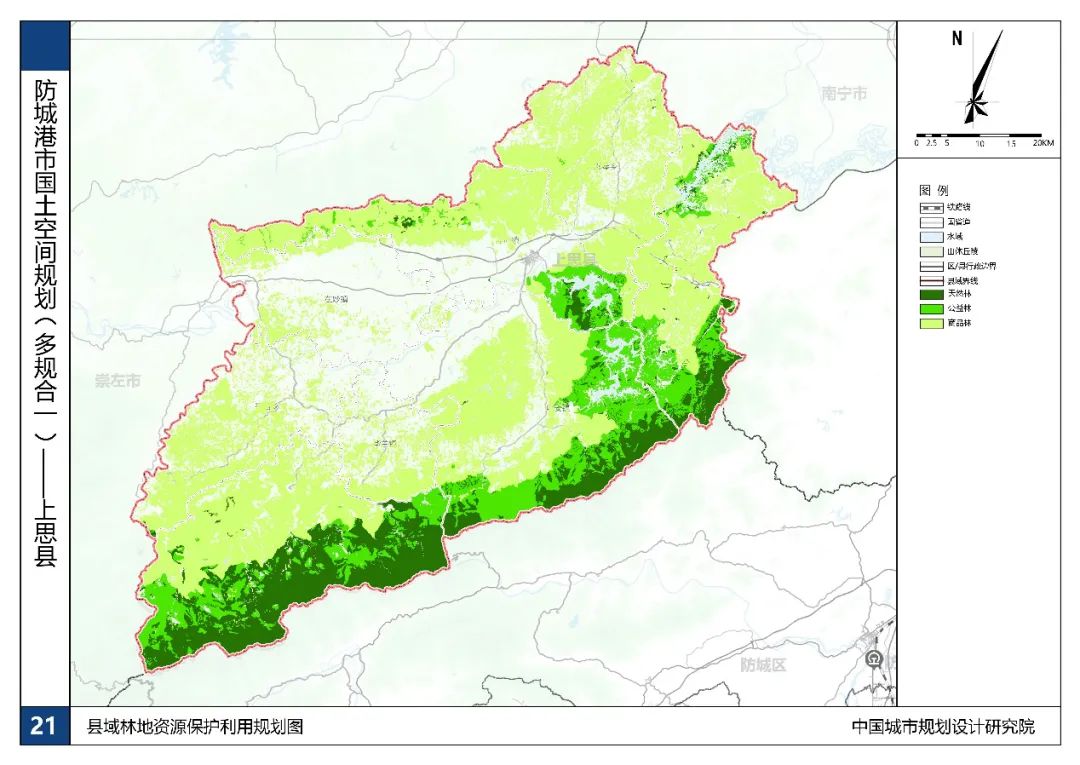

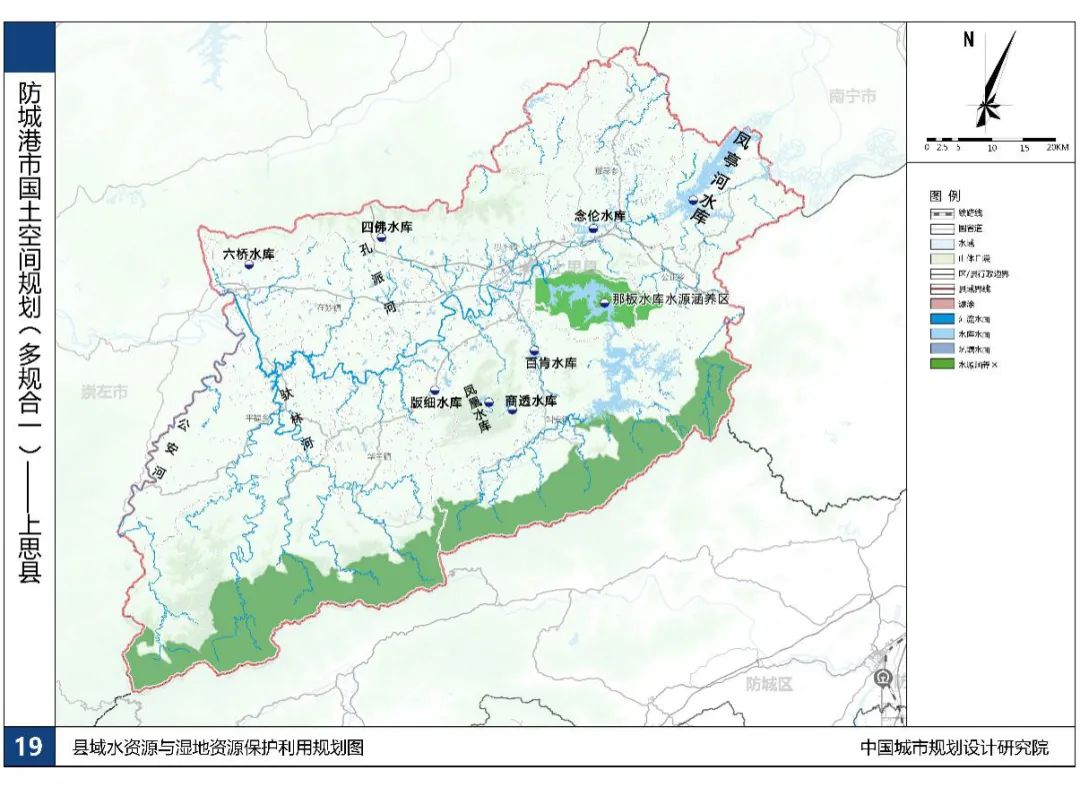

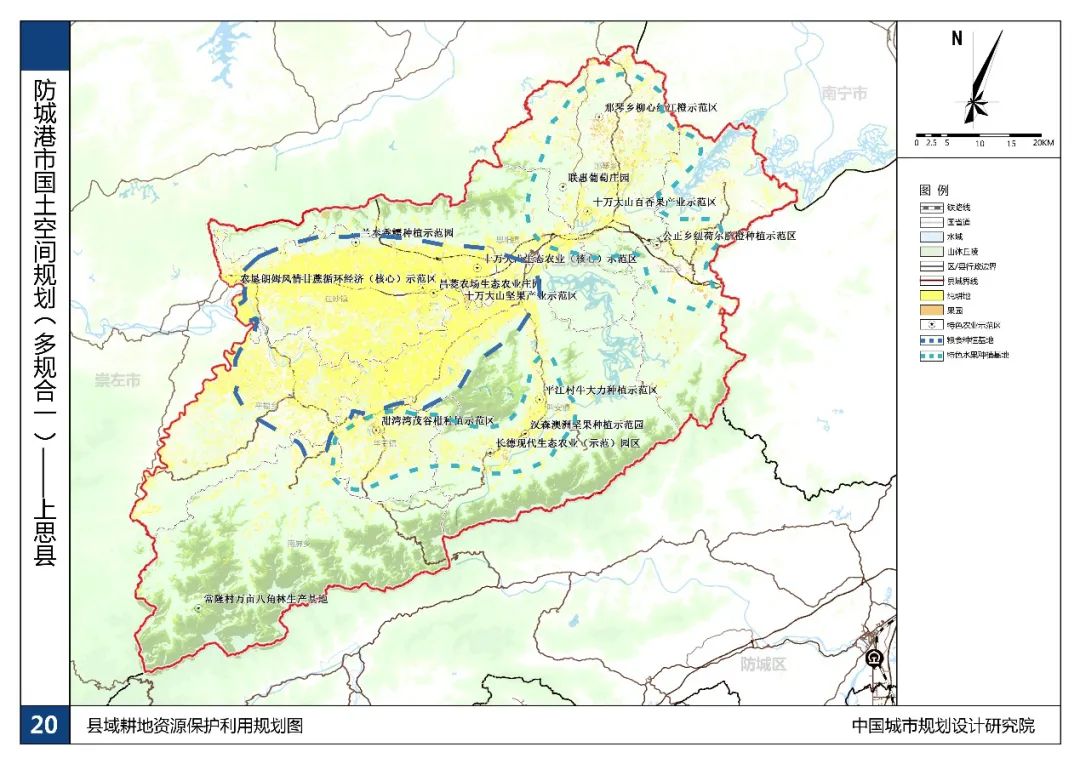

区位图;土地利用现状图;资源现状分布图;“评价”图(套图);国土空间开发适宜性评价图(套图);区域协同规划图;国土空间格局规划总图;国土空间规划分区图;国土空间重要控制线划定图;生态空间管控规划图;农业空间管控规划图;城乡用地布局图;国土整治与生态保护修复布局规划图;城镇体系规划图;综合交通体系规划图;历史文化保护规划图;村庄分类指引规划图;市政基础设施体系规划图;综合防灾减灾体系规划图。
(2)中心城区分析图件须包括但不限于:
中心城区范围图;土地利用现状图;规划用地布局图;重要控制线规划图;综合交通规划图;公共服务设施规划图;历史文化保护规划图;绿地与开敞空间规划图;开发强度分区规划图;通风廊道规划图;市政基础设施规划图;综合防灾规划图;分期实施规划图。

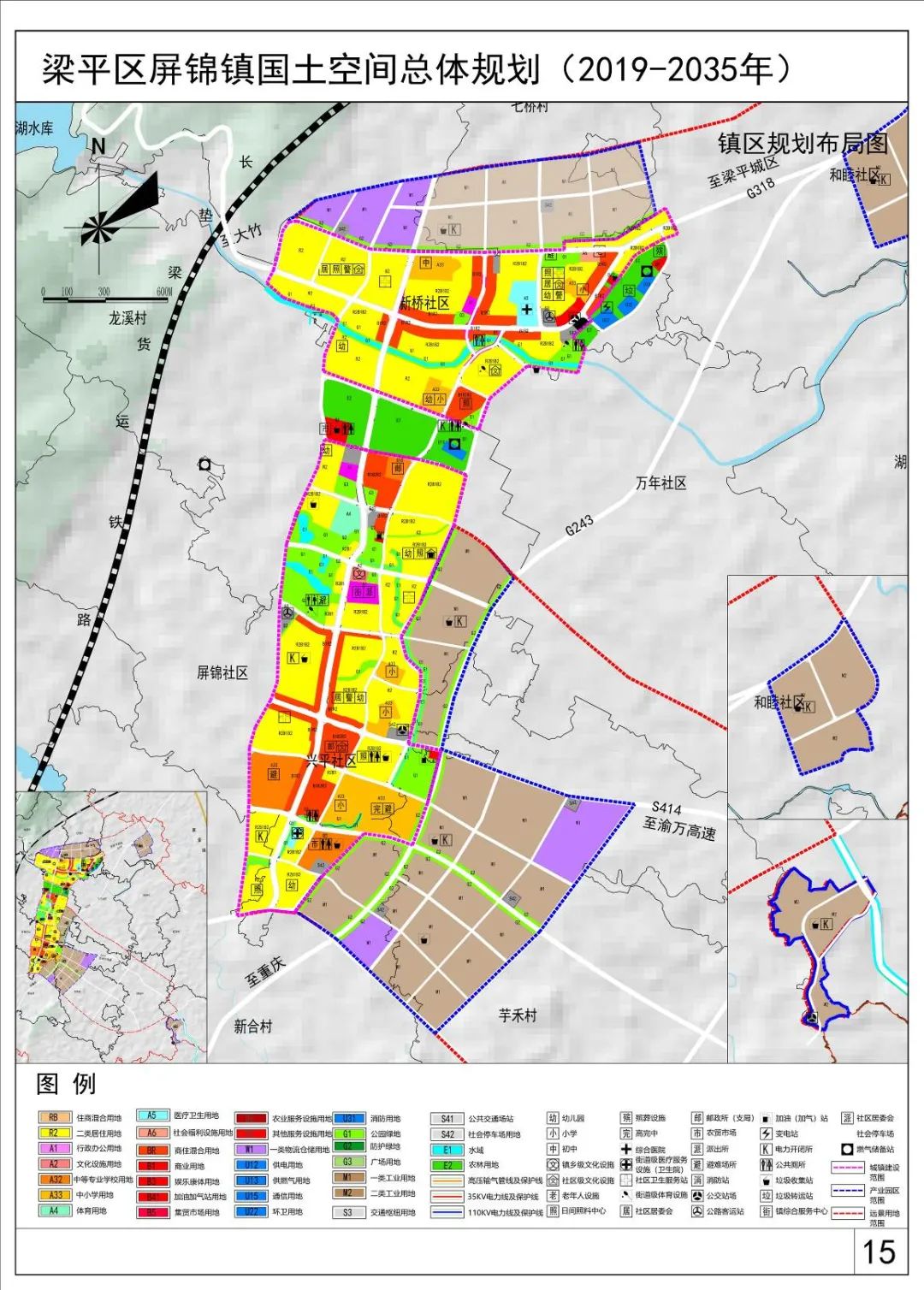

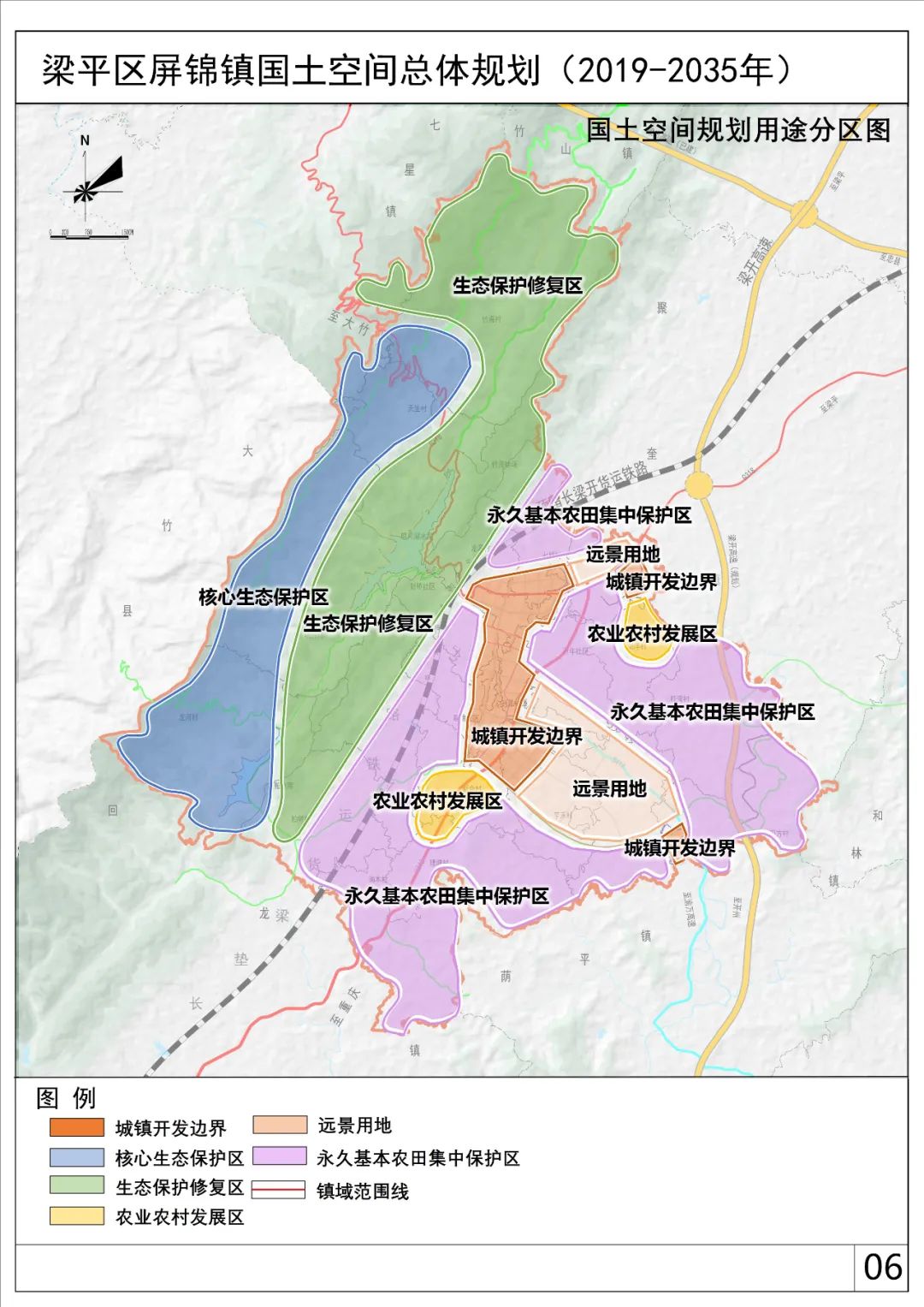

乡镇国土空间规划图件包括:区位图;土地利用现状图;国土空间规划图;国土空间格局图;三线控制图;产业发展布局图;乡镇村结构图;综合交通规划图;设施布局规划图;国土综合整治图;景观风貌指引图;村庄规划指引图;镇开发边界内集中建设区详细规划图;城镇开发边界内道路交通规划图;城镇开发边界内公共服务和基础设施综合规划图;重点项目布局图。
注:相关规划图纸应叠加基础底图,基础底图应包括镇、乡、村边界及名称、镇(乡)政府驻地位置,地形地貌、山体水体等自然要素,以及规划的主要交通廊道、交通设施等
2、山东省
来源:《山东省乡镇国土空间总体规划编制导则(试行)》

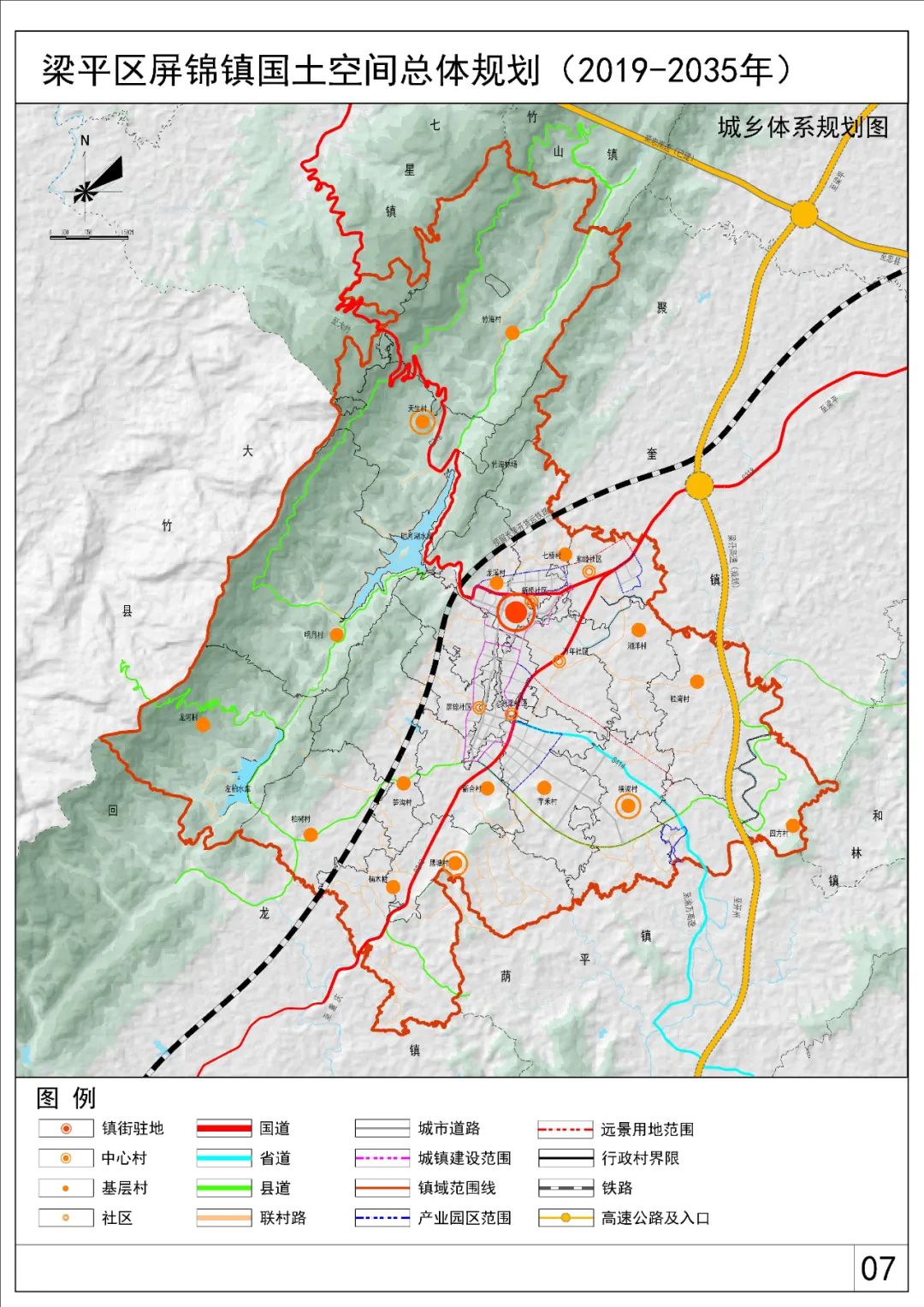

规划主要图纸包括:乡镇全域国土空间开发保护格局规划图;镇乡村体系规划图;乡镇全域三区三线规划图;乡镇全域国土空间规划分区图;乡镇驻地主导功能规划分区图;乡镇驻地重要控制线管控规划图;乡镇全域历史文化保护规划图;乡镇全域自然资源和生态保护规划图;乡镇全域公共服务设施布局规划图;乡镇全域综合交通体系规划图;乡镇全域市政基础设施(含综合防灾)布局规划图;乡镇全域国土综合整治与生态修复规划图;村庄规划指引(系列);乡镇驻地单元规划指引(系列)。
现状分析图主要包括:区位图、现状影像图、行政区划图、地形地貌图;国土利用现状图;矿产资源分布图;生态资源分布图;镇乡(村)体系现状图;综合交通现状图;地质、水文、矿山、地灾、海洋等其他现状图。
3、河北省
来源:《河北省乡镇国土空间总体规划编制导则(试行)》
规划图纸主要包括乡镇域和乡镇政府驻地内两部分图纸。其中:
乡镇域的图纸包括:国土空间现状图;国土空间总体规划图;居民点体系布局规划图;生态修复和国土综合整治规划图;交通与基础设施规划图;历史文化保护与景观风貌规划图;近期建设规划图;
乡镇政府驻地内的图纸包括:国土空间现状图;用地布局规划图;道路交通规划图;基础设施布局规划图;空间形态与风貌控制规划图。
