本网讯  近日，由中国勘察设计协会主办的第十二届“创新杯”建筑信息模型（BIM）应用大赛获奖结果公布。安徽建筑大学参赛作品“BIM技术在屯溪镇海桥修缮工程中的应用”荣获交通工程类BIM应用一等成果。

项目概况

屯溪镇海桥，一座六墩七孔石拱桥，位于黄山市屯溪区三江口交汇处，始建于明嘉靖十五年，桥梁总长131米，宽7.53米，是衔接“老街”与“黎阳古镇”的重要交通枢纽。该桥始建于明代嘉靖十五年，为“第八批国家重点文物保护单位”。

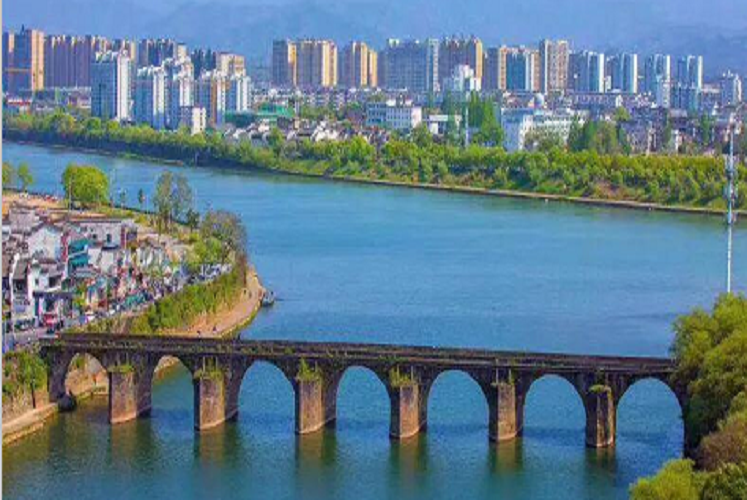

镇海桥实景图

BIM技术应用

本项目以“原材料、原形制、原工艺、原做法、最小干预、最大传承”为目标，全面启动修缮工程；以“数字化传承，技艺修复文明”为宗旨，全过程应用BIM技术。

1.BIM技术辅助记录古文物

  BIM三维数据信息模型,增强文物桥梁保护的可视化，借助实景合成技术将BIM模型融入真实环境,便于古桥修复方案的优化。结合BIM技术，通过V-RTK高精度设备，采用多基线近景三维建模技术，基于任意表面布尔运算，对水毁现场进行三维数据信息采集。实现文物数字信息记录与三维数字修缮。

2.BIM技术辅助数字化老石料建模

采用DYNAMO数字编程技术，对打捞构件数据处理，建立三维模型，将实施分析数据文件存储三维信息模型之中，开展数字化保护。

3.三维数字化技术辅助传统工艺砌筑

  该项目过程中采用手机拍摄实际现场素材，生成三维模型数据，结合现场已有石料尺寸进行石料预排布，将测量、配料、切割、加工等工序，采用逆作法预排模拟，确定砌筑方案，指导现场安装。

4.运用BIM技术协同设计

  项目利用REVIT对桥的桩基础，承台、围护桩、墩身、桥身、桥面等等按照实际施工进度，原比例建立三维模型。结合BIM数字化信息模型进行项目施工信息录入，对修缮的大桥构件进行参数化信息存储，质量化检验，质量验收。

  为防止后续洪水灾害，通过对桥体温度效应分析、自重应力作用下剪应力分析，振型特征模态分析，进行智慧监测点位布置，以数据化模型为基座，辅助平台建设。在项目监测数据成果的基础上，开展课题研究，为其他历史文物桥梁的保护提供案例支撑。

  此次“创新杯”征程，安徽建筑大学荣获交通工程类BIM应用一等成果，既是鼓励也是鞭策。BIM技术的应用为文物古桥修缮工作带来了全新的方式。古桥的时空、属性信息在BIM中被关联在一起，用数据信息还原了古桥的结构形式及工艺做法，对于提高文物建筑保护的科学技术水平，促进文物建筑保护的信息化，具有巨大的应用价值和广阔的应用前景。（作者：韩婷婷，陈雷雨，审核：陈东）
